Nelle stampanti Brother a colori il gruppo di stampa è formato da più unità distinte:

• Le quattro cartucce toner (nera, ciano, magenta e gialla)
• Le quattro distinte unità drum (o tamburi) su cui vengono montate le rispettive cartucce toner.

Sia le cartucce toner che le unità drum sono consumabili e vanno sostituiti quando esauriti, anche se la frequenza di sostituzione dei singoli drum è inferiore. In genere è necessario sostituire l’unità drum ogni 3/7 cartucce toner, a seconda dei modelli.

Le sostituzioni devono comunque sempre essere eseguite a stampante accesa. Raccomandiamo di conservare il nuovo toner e/o il nuovo tamburo nel proprio imballaggio protettivo ed estrarlo solo al momento dell’uso, per evitare danni da esposizione alla luce o alla umidità.

La necessità di sostituzione di una cartuccia viene indicata con un messaggio sul print monitor e con un messaggio sul display della macchina.

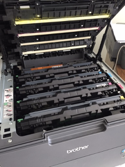

Aprendo il coperchio della stampante, l’interno della stessa si presenterà con una batteria di gruppi stampa come quelli in figura 1:

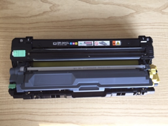

Individuare la posizione del colore appropriato ed estrarre il gruppo stampa, quindi appoggiarlo su un piano di lavoro liscio e pulito. (Figura 2)

Come separare le due unità toner e tamburo?

Individuare e premere il tasto colorato (in basso a sinistra nella foto) che permette di sganciare la cartuccia toner e separarla così dalla sua unità drum.

Nell’immagine vengono mostrate le due unità del modello TN-245 / DR245. Altri modelli possono apparire differenti.

Come installare la nuova cartuccia?

Prelevare la nuova cartuccia e agitarla gentilmente affinché la polvere contenuta si distribuisca uniformemente all’interno del serbatoio.

Quindi togliere il coperchio protettivo (solitamente nero o arancione) dalla cartuccia ed inserirla all’interno dell’unità drum, assicurandosi che si agganci saldamente. Dovrete sentire un “click” e la levetta di aggancio colorata, premuta in precedenza per estrarre il toner esaurito, questa volta verrà rilasciata verso l’alto.

Per ottenere i migliori risultati di stampa, ogni volta che si installa un nuovo toner suggeriamo di pulire il filo corona dell’unità drum, facendo scorrere più volte con decisione da sinistra a destra e viceversa il cursore verde di pulizia. Il verso può variare a seconda dei modelli, ma è importante, al termine, riportare il cursore nella sua posizione originaria, indicata da un triangolo.

Quindi, inserire l’intero gruppo stampa (cartuccia più unità tamburo) delicatamente all’interno del suo alloggiamento fino a che non risulta perfettamente installato. Infine richiudere lo sportello.

Se si deve procedere alla sostituzione di più colori, suggeriamo di procedere uno alla volta e prestare sempre attenzione alla posizione. Ai lati degli alloggiamenti vi sono sempre delle piccole etichette che guidano l’abbinamento posizione-colore appropriato.

La stampante è ora pronta per l’uso. Disporre la cartuccia esaurita nella raccolta differenziata.

Ho installato la nuova cartuccia ma la stampante Brother non stampa

Se hai appena provveduto a sostituire la cartuccia toner ma la stampa non si avvia, potrebbe essere l’unità drum ad aver raggiunto il fine vita e a dover essere sostituita.

Purtroppo non sempre appaiono messaggi espliciti che indichino l’unità drum deve essere cambiata.

Però, possiamo dire se la stampante non stampa e/o la spia LEd DRUM è accesa, il display indica “Tamburo XXX in esaurimento”, oppure la qualità di stampa degrada, è il momento di procedere alla sostituzione dell’unità drum/tamburo.
